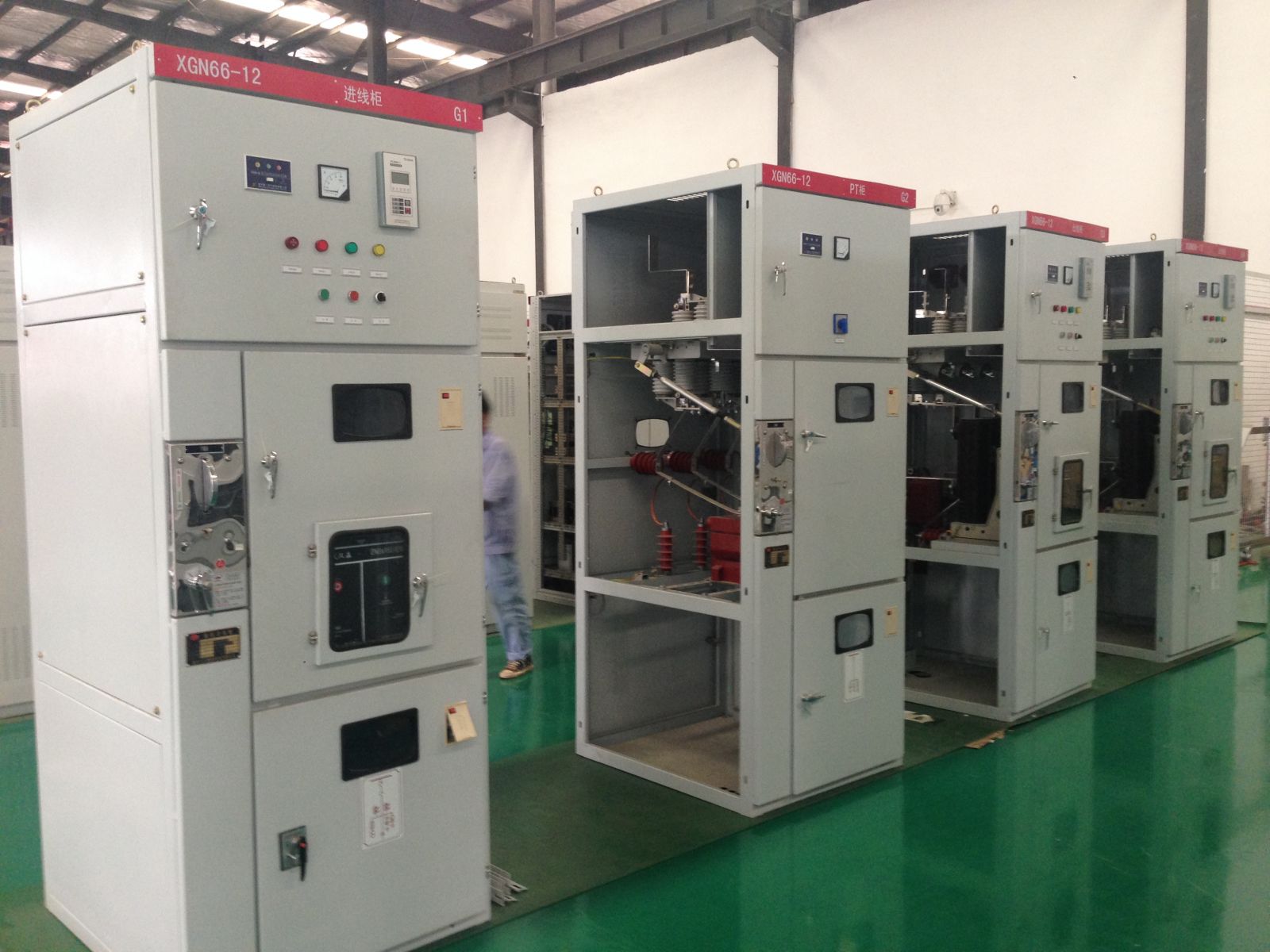

XGN66-12 型固定式封闭开关设备(高压开关设备)

     XGN66-12 型固定式封闭开关设备（以下简称开关柜）是我公司新一代高压电器成套产品，符合国家标准GB3906《-35KV交流金属封闭开关设备》电力部DLT404《户内交流高压开关柜订货技术条件》的要求，也满足国际标准IEC60298《1KV以上52KV以下交流金属封闭开关设备和控制设备的要求》。
　　该产品吸收了国外的先进技术，它体积小，仅是普通开关柜体积的50%；断路器具有可靠性高，性能好；“五防”联锁机构可靠、简单等优点。开关柜是3.6、7.2、12KV三相交流电50Hz单母线分段的户内成套装置，作为接受和分配电能之用。并具有对电路进行控制、保护和监测等功能，可使用在各类型发电厂、变电站及工矿企业，高层建筑等场所，也可与环网柜组合应用于开闭所中。

 XGN66-12

        X-箱式结构

        G-固定安装

        N-户内用

        66-设计序号

        12-电压等级

l. 海拔高度不超过1000m。
2. 环境温度：-25℃ ～ +40℃，24小时内平均温度不超过+35℃。
3. 水平倾斜度不大于3度。
4. 地震烈度不超过8度。
5. 无剧烈振动和冲击及爆炸危险场所。

1.柜体采用优质角钢焊接而成。
2.断路器室位于柜体中（下）部，安装、调试、维护方便。标准配装ZN63A(VS1-12)断路器，并设有压力释放通道，确保人身安全。
3.采用先进可靠的旋转式隔离开关，可在主母线带电下安全进入断路器室检修。
4.整柜防护等级IP2X。
5.设有可靠功能齐全的强制性机械闭锁装置，简便有效达到“五防”要求。
6.具有可靠的接地系统。
7.门上装有观察窗，可清楚观察到柜内元件地工作状态。
8.操作机构闭锁采用同XGN2-12柜用的JSXGN闭锁机构，简单可靠方便实用。

●主要技术参数

XGN66-12、XGN66-12（G）型箱型固定式金属封闭开关设备

一.概述：

XGN66-12箱型固定式金属封闭开关设备（简称开关柜）用于12kV及以下三相交流50Hz系统中作为接受与分配电能之用，特别适合于频繁操作的场合，其母线系统为单母线（并可派生出单母线带旁路和双母线结构）。

XGN2-12(G)箱型固定式交流金属更比开关设备，使在普通型开关柜基础上派生出来的适合高海拔地区使用的高原型产品。

本开关柜复合国家标准GB3906<<3-35kV交流金属封闭开关设备>>及国际标注恩IEC298的要求，并且有完善的“五防”闭锁功能。

本开关柜的主开关采用ZN28A-10系列真空断路器及SN10-10型少油断路器，配用CD10系列及CD17系列电磁和CT8系列及CT17/CT19系列弹簧操作机构，根据用户需要也可采用ZN28-10、ZN73等整体式断路器，隔离开关采用GN30-10旋转式隔离开关、GN22-10大电流隔离开关和GN30-10旋转式大电流隔离开关系列。

二、使用环境条件
1、环境温度：上限+40℃，下限-25℃；
2、海拔高度不超过1000m;
3、空气相对温度：日平均值不大于95%，月平均值不大于90%；饱和蒸气压：日平均值不大于2.2×10ˉ3Mpa；月平均值不大于1.8×10ˉ3Mpa
4、地震烈度不超过8度；
5、没有火灾、爆炸危险、严重污秽、化学腐蚀及剧烈振动的场所。在使用环境不能完全满足上述条件时。产品也可采取抗湿热、防腐蚀等技术手段来适应特殊的环境。
三、 品外形与结构
    开关柜为积木式金属封闭箱式结构，柜体骨架由角钢焊接而成，柜内分为断路器室、母线室、电缆室、仪表室，室与室之间用金属钢板隔开。
